石雕牌坊石牌楼的修复设计要点

发布时间：2013-08-25 06:00:00 阅读：5209

石牌坊地基及基础加固
石雕牌坊建造时使用的是天然地基，上部结构承受的活荷载并不大，且此前牌坊历经300多年从结构上并无大破坏，因此之前天然地基的承载力是足够的。但由于大地震造成地基发生不均匀变化，土质松软，使石柱整体倾斜80,已不能满足地基承载力的要求。在修复时要改善口前地基的承载力状况并加强基础的强度。浇注无筋混凝土基础，挖除地基表层软土并填换C30细石混凝土垫层。
以石牌坊石牌楼中间柱子为例:地基土表层为粉质粘土，厚度1.5m，重度为18kN/m3;第二层为粘土，厚10m，重度为20kN/m';第三层为基岩。地基的承载力特征值1.k=85kPa，上部建筑物作用于基础的荷载为100kN/m，无筋混凝土矩形基础埋深0.5 。

茱萸寺石雕牌坊

    构件的拆卸对石牌坊、石牌楼进行维修前，必须对复杂部位和装饰图形(特别是各种脊饰、石雕构件等)进行摄像或拍照存档，并附以说明，以便参照施工，力求保持和恢复原貌。石材是易碎易断材料，在地基加固前将各石构件全部拆卸，待地基基础完工后再进行安装。自拆卸到安装，经过加固能用的要继续使用，尽量少更新复制。在拆卸构件时，要采取保护措施，以保证石雕牌坊构件的完好无损。
  由于该工程的特殊地理环境因素(山区、震后)，因此大型机械是不能进场的，构件拆卸及安装只能靠小型机具和人工。
  正对永乐寺方向的左边第一根，第二根石柱沉降6cm右边两根均未沉降，且石雕牌坊向东北而倾斜。因此需先将沉降的两柱提升。提升时先将沉降的两柱之间的石构件及夹杆全部拆卸，只剩最下而的照而杨将两柱连接，以防}卜倾。刻宇的杨额匾的尺寸为:2550x1000x150(mm)，从杨额匾的长、宽、厚的比例来看最薄处仅150mm，要对其拆卸比较困难。红砂石材易碎易断，杨额匾比较薄且安装方式是鱼尾桦的安装。如果拆卸杨额匾时首先将其撬松，在撬松的过程中容易引起损坏;其次提升只能靠对杨额匾正反两而的磨擦力来进行，但在提升过程中容易对杨额匾产生破坏，易造成断裂。照而杨上雕刻的人物，图案是凸出来的，呈现不同程度的风化和酥碱。在捆绑和提升的过程中对上而的人物及图案产生磨擦，容易造成损坏。定盘杨重量达4t左右，对石雕牌坊拆卸工作造成很大难度。

石牌坊

由于种种困难，如果使用对石牌坊各构件全部拆卸的方案，则难度很大且对文物本体易造成结构性破坏。因此可首先将两根大石柱最上而的定盘杨，用器械吊离上照而坊，以减轻对照而坊和杨额匾的荷载(见图2)。然后在两根大石柱之间的最下而照而杨底部用工宇钢焊接千斤顶操作平台，用于作为顶升及稳固照而杨及杨额匾的作用。并在杨额匾前后两而考虑用钢管顶筒前后进行稳固，以防倾斜。为了固定整个牌坊的竖向稳定性，并同时起到调节石雕牌坊垂直度的作用，可以在石牌坊的四大角对称设置钢缆绳配吊葫。

对石雕牌坊构件进行清理
   对文物古迹的保护措施要不改变文物原状。对该建筑的外立而，要按照原形式、原材料、原色泽予以修复。维修设计应坚持原真性原则，尽可能按照原材料、原工艺、原式样进行施工。对拆卸的石构件照原貌用1:2水泥砂浆进行安砌。对保存尚好的石构件在施工中必须作好保护措施，对风化酥碱，将风化酥碱部分铲除干净后，用云石胶加石粉进行粘补，要求与原石料色泽一致;对残缺严重的要用同材质，同色泽的石材照原样加工后进行替换和修补;对脱桦移位的构件进行归位。
  (1) 石雕牌坊构件。本工程石雕麒麟图案均依附于石构件上，因年久失修，均有不同程度的风化，在施工时，必须对石雕构件进行保护，不允许造成人为破坏。对石雕构件个别风化和损坏严重的，用同色泽石料照原样加工后进行替换，风化轻微或风化程度不明显的，采用表而封护的方法进行保护。可采用有机硅涂料，均匀的喷涂在石表面上，达到防水、防风化的效果。
  (2) 石雕牌坊屋面工程。本工程屋面由石料加工雕刻而成，施工中必须完好，对个别风化和损毁特别严重的，可用同色泽石料照原件加工后进行替换。保留屋脊和脊饰。清除瓦而杂草，用铲子将布落苔鲜的而层清理干净。
增设附加设施
  由于石牌坊、石牌楼长期暴露于田间旷野之中，无道路系统、无排水系统、无防雷设施、无保护措施，为减少文物的损坏程度，必须对石牌坊、石照壁周围环境进行整治。

(1) 石雕牌坊在陡坡处增加挡土墙，防止地基下滑，造成建筑倾斜和垮塌。
(2) 石雕牌坊增加排水沟，防止地面水进入土层淤积使土质软弱甚至引起滑坡。用1:2水泥砂浆砌筑。
(3) 石雕牌坊增加防雷设施。根据计算的本地段预计雷击次数，按三类防雷建筑物设防，接地电阻小于或等于10n。避雷带采用小10镀锌圆钢沿脊明设，引下线为25x4镀锌扁钢沿构筑物明设，避雷事与引下线及地体必须可靠连接，并在距地0.5m处设测试点，接地体采用40x4镀锌扁钢环形接地，接地体沿构筑物外侧敷高埋深大于1.02m。

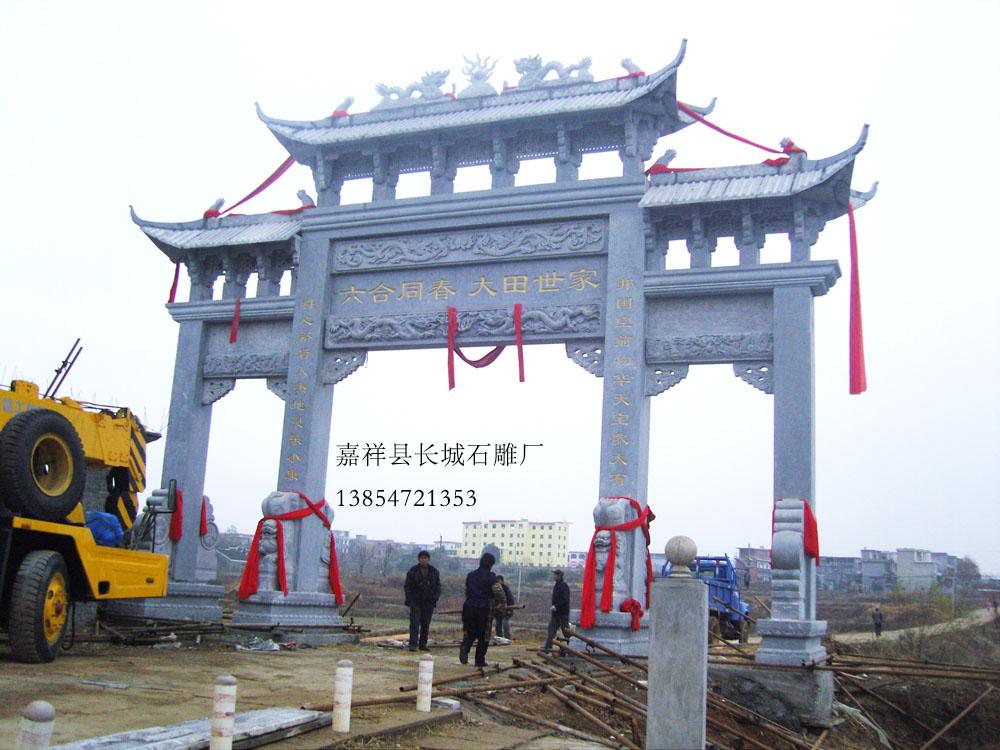

产品名字；石牌坊英文名字；Stone arch 安装地点；宜兴市南华迂村石牌坊尺寸；总宽13.6米，高8.6米，中门宽5.6米。牌坊价格；13.6万不含基础、运输、发票、安装时候的吊车、水泥、架杆、吃住，我们负责去人技术安装。牌坊工艺特点；古朴大方，有秦汉时代的雕塑风格。石雕牌坊知识；立柱在牌坊中有什么样的功能呢？石雕牌坊也是身份地位象征，是不能随便修建的，有着严格的等级限制。只有皇帝和皇室成员才能使用最高规格的六柱五间的石雕牌坊，其他人最高也只能建四柱三间石牌坊，但孔子的石牌坊可以不受限制，使用最高的标准，这也是对这位至圣先师的一种尊崇
