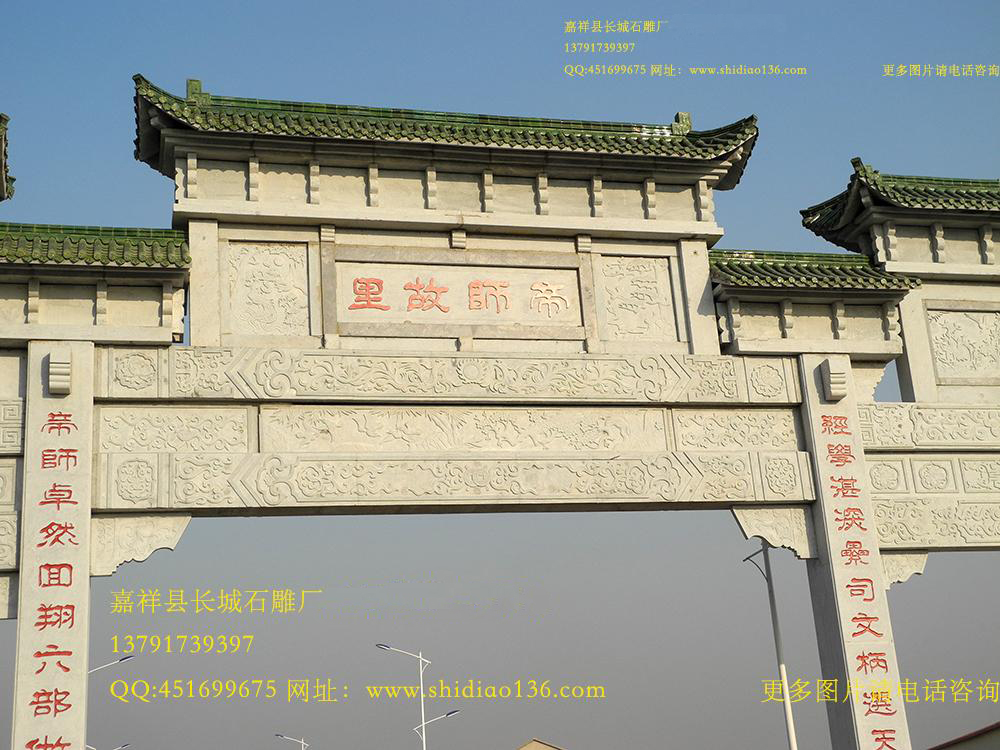

大型石雕牌坊施工制作技术

产品名字：大型石雕牌坊

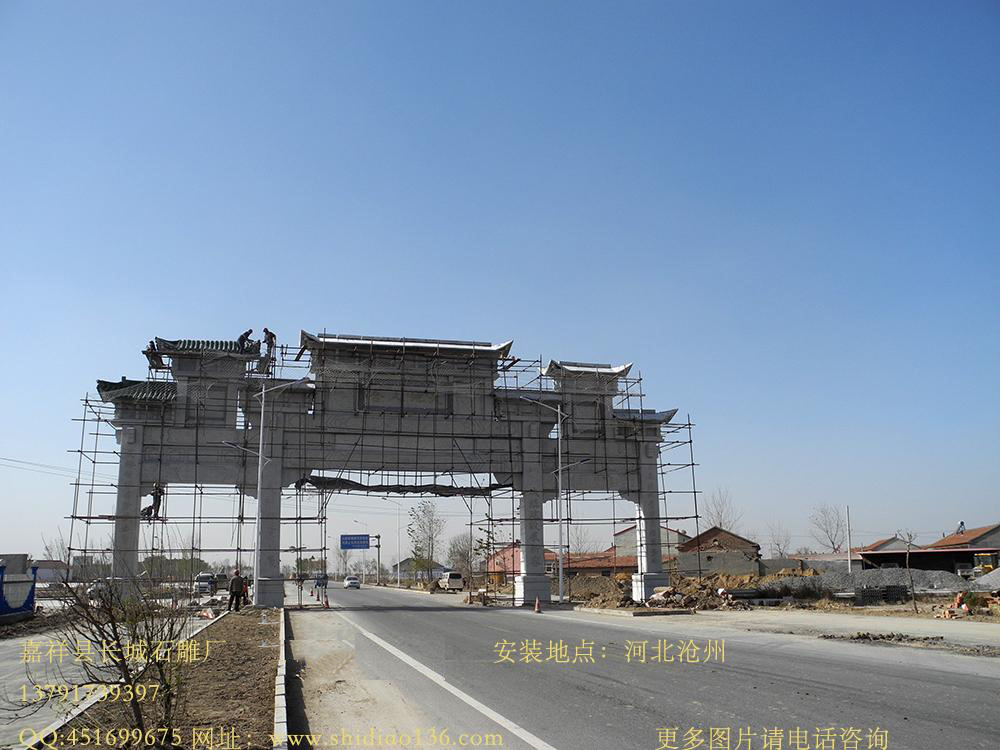

安装地点：河北沧州

安装日期：2013年12月

产品大小：宽度28米，中门宽度达到12米多

产品样式：三门七楼石牌坊

大型石雕牌坊重量重，尺寸大，给安装带来很大困难。如何快速、优质、安全地安装牌坊，是安装单位需要攻克的关键。

    现有的牌坊吊装手段主要有卷杨机滑轮组、大型吊

机、行车抬吊以及液压提升等。各种吊装方法各有利弊，本石雕厂试图从经济性，安全性及施工工期等方面对各种吊装方法作比较，以便安装人员能根据现场情况选择合适的安装方式，有助于解决这一难题。

1安装概况

1，，主要性能参数

    目前国内最大的石雕牌坊中门宽度12米，重量约为400吨，最外型尺寸可达26米x18米x 2.5米。各类牌坊外形尺寸各异、形状极不规则。

1,2运输方式

    运输方式由牌坊制作单位及石雕厂地理位置决定，一般出厂时采用汽车和水路运输两种方式。用火车运输方式则必须采用专列并在钢厂铺设专用铁轨，直接将牌坊导入磨辊间，火车运输不灵活方便，不值得推广，牌坊以侧立姿态抵达;水路运输则必须在钢厂就近码头卸船，将牌坊以平卧姿态用大件运输车辆运抵现场。

3作业顺序

    石雕牌坊运抵现场后一般要及时卸车，确保运输车辆返回。卸车后要对石雕牌坊的方位进行调整，并尽快进行二次移运，运到安装位置附近，让出卸车位，确保第二片牌坊卸车。石雕牌坊二次移运到位后，选择合理的吊装装备，采用安全有效的吊装方案将牌坊直立并安放就位。

2石雕牌坊主要难点

    2.1大型石雕牌坊重量重，体积庞大，外形不规则，大型机具选型及吊点连接较为困难。

    2.2牌坊卸车、需要专业有经验的石雕师父负责。

    2.3由于卸车地点一般在空旷的地方，无专门路基，地面承载力较弱，需要填碎石、布置板坯(路基箱)来提高承载力。

    2.4牌坊大柱子以侧立的姿态运抵现场，卸车时要将牌坊翻转成水平姿态，难度较大。

2.5安装及移运场地基础标高各异，承载力也不尽相同，要解决大型机具站位及移动路线的基础处理，难度高，工作量大。

1.卸车注意什么

    (2)卸车点的基础部分虽经处理(填碎石放板坯)，但承载能力一般仅靠估算，卸车时的突然加载，可能会造成桅杆基础沉降，引起突发事故。

    (3)需多次布置滑轮组、钢丝绳及配备多个转向滑轮，过程繁琐，占用施工场地大，现场较乱。

    (4)滑轮组吊装需用大量的机索具，耗时费力。

    (5)双滑轮组吊装难以实现牌坊方位的调整。

    (6)使用双滑轮组及平衡梁吊装轧机牌坊，使得桅杆高度相应增加，系统稳定性下降。

    (7)牌坊吊装要稳。

    (8)吊车工作过程中，要频繁启制动，会使牌坊产生抖动，形成冲击载荷;下降速度过快也会使就位调整难，易撞击牌坊基础，给安全带来不利影响。

    (10)大型石雕牌坊吊装工艺复杂，施工周期长，劳动强度

大，安全性差。

3.2大型吊机安装

    大型吊机安装是近年来国外牌坊安装的主要手段，其技术先进，灵活性好，安全可靠，施工周期短.但在国内的石雕牌坊安装中应用不多，主要原因如下

    (1)国外牌坊安装工艺流程与国内不同，往往在轧机车间基础开挖前，先做牌坊的安装基础和大型吊机的站位基础，所以使用大型吊机较容易，而且无屋架阻挡。 　

    (2)国内超大型吊机数量较少，可供选择余地小。

    (3)大型吊机自重大，行走和吊装站位基础要求高，地形复杂，地形标高各异，基础坑回填处理难度高，工作量大，花费多。

    (4)牌坊进场时，，过低的屋架桥梁限制大型吊机的吊装空间。

    (5)大件运输车辆两次卸车间隔时间可能较长，会提高吊机的占用费。

    (6)卸车和安装不在同一地点，且难以一次完成，吊机转场甚至两次进场成本高。

    (7)若石雕牌坊以侧立姿态抵达，卸车时会增加吊机桅杆度，降低吊机起重能力，转成平卧姿态时可能还需辅助吊机溜尾。

若使用两台中型吊车安装石雕牌坊，可用此种方法吊装。采用这种方案的最大好处是可节省一笔大型机具费，降低工程总价，且作业时间较短，但也存在一

些问题:

    (1)由于卸车方位与安装方位轴线垂直，采用双机抬吊卸车，难以实现牌坊90度转向。

    (2)双机抬吊两吊钩纵向最小间距受到行车宽度的制约，以至设计的抬吊梁长度长，断面尺寸大、重量重。

    (3)实际起重量为牌坊、吊具、抬吊梁之和，若选用的抬吊梁过重，可能会引起行车超载。

    (4)若采用双机抬吊，两台吊车单侧同时作用在一根承轨梁上，必定超出承轨梁及梁下立柱设计许用载荷，一般不会得到设计方认可。特别是在两台吊车处的牌坊承重梁下方无立柱支撑情况下吊装，极易出现危险。

    综上所述，大型石雕牌坊吊装的方式各有特点，但是吊装同步提升技术具有明显优势:尤其是引领着起重技术革命的液压同步提升技术，近十年来在各类超大型构件的吊装施工中被广泛应用，不断完善，时至今日已相当成熟。实践证明，大型吊车的熟练程度决定了更高的安全性;对于在地面基础条件较差或作业空间狭小情况下的石雕牌坊吊装，提升技术具有更高的技术和工人的安装技术，不失为经济、安全、高效地完成石雕牌坊吊装的最佳方案。

版权属于: 嘉祥县长城石雕厂

版权所有。转载时必须以链接形式注明作者和原始出处及本声明。
